ESXi --실습--

짱구는굿 2023. 9. 12. 17:21
ESXi 6.7 cpu4/1, Memory12G, Intel-VT
hyper-V disable, disk500G[single mode]

ubuntu22.04 4G/30G 2/1
alpine 2G/20G 1
mint 1G/20G 1
kali
beebox
vyos [라우터] 1G
FW 2G/20G 1


RouteWanNet 192.168.2.0/24 -- vmnet8
RouteAttNet 10.44.44.0/24    --- kali
RouteFwNet 10.0.0.0/24
IntraNet 10.0.200.0/24
DmzNet 10.0.10.0/24 -- beeBox, Ubuntu
SocNet 10.0.100.0/24 -- Mint
DevNet 10.0.150.0/24 -- alpine



ubuntu



ufw disable, apt install net-tools

alpine



ip 부여

touch /etc/network/interfaces
cat >> /etc/network/interfaces
auto lo
iface lo inet loopback

auto eth0
iface eth0 inet static
    address 10.0.150.10
    gateway 10.0.150.1

/etc/init.d/networking restart
ifconfig

route add defuat gw 192.168.2.2  ---> 게이트웨이 수동 명령어



mint



 CD를 클릭 후
ubuntu와 동일하게 설치를 해준다



kali linux

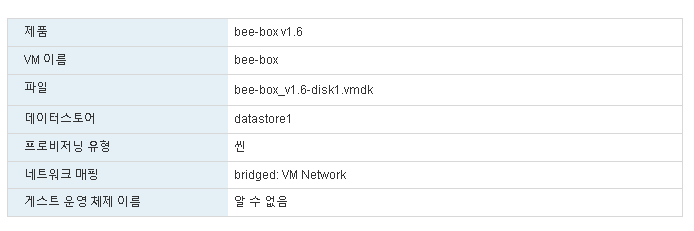

bee-box





스위치


같은 방식으로 만들어주기



스위치 포트 그룹

같은 방식으로 만들어주기

각 이미지에 스위치를 설정해준다



라우터



conf

set interface eth eth0 addres dhcp
commit
save
set interface eth eth0 descri 'outside'
commint
save

set interface eth eth1 addres 10.44.44.1/24
set interface eth eth1 des 'inside'
commit
save

set interface eth eth2 addres 10.0.0.1/24
set interface eth eth2 des 'inside'
commit
save

set system name-server 8.8.8.8


set system gateway-address 192.168.2.2
set nat source rule 100 outbound-inter 'eth0'  -----  rule 100번 생성
set nat source rule 100 sourece address '10.0.0.0/8'
set nat source rule 100 translation address masquerade



kali linux


우클릭


/etc/init.d/networking restart
설정이 끝나면 재부팅



방화벽





스위치를 추가해준다





전부 엔터 후

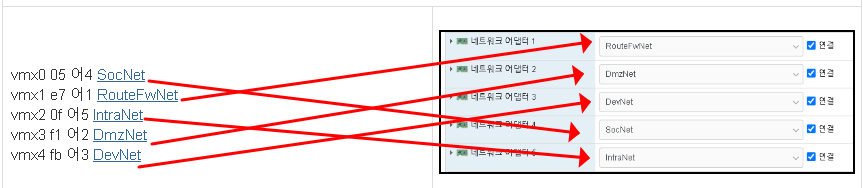

vmx0 05 어4 SocNet
vmx1 e7 어1 RouteFwNet
vmx2 0f 어5 IntraNet
vmx3 f1 어2 DmzNet
vmx4 fb 어3 DevNet







vlan = no
(wan) vmx0
(lan) vmx3
vmx1
vmx2
vmx4

y

2
1
no
10.0.0.254
24
10.0.0.1
n
엔터
n
엔터

2
2
10.0.100.1
24
엔터
엔터
n
n
엔터

8		 nano /etc/network/interfaces

/etc/resolv.conf
nameserver --> 8.8.8.8 수정



방화벽  연결 설정






ifconfig ens160 10.0.100.10 netmask 255.255.255.0 broadcast 10.0.100.255
route add default gw 10.0.100.1




우분투

url -> 10.0.10.10 255.255.255.0 10.0.10.1 8.8.8.8
명령어 -> ifconfig ens160 10.0.10.10 netmask 255.255.255.0 broadcast 10.0.10.255 up route add default gw 10.0.10.1
route add defa gw 10.0.10.1



alpine
nano /etc/network/interfaces
 auto eth0
 iface eth0 inet static
   address 10.0.150.10
   gatway 10.0.150.1
/etc/init.d/networking restart



사이트 접속





mint로 접속 후 pfsense주소 접속

초기 비밀번호
admin
pfsense
