IEEE 802.1x -> dot1x

NAD(network access device)

aaa 기능 (트리플 a) authentication, authorization, accounting

==> 보안기능 ex) AAA서버

aaa new-model -> cisco

supplicant : dot1x 절차를 인지하는 host

guest 장비 : dot1x를 이해 못하는 host

auth-proxy 기능

인증 통신 프로토콜

           kerberos (커버로스),

radius[udp] 사용자인증 = 전송 중에 암호만 암호화, 인증과 권한부여를 결합

tacacs+ [tcp] 장비인증 = 전체 세션을 암호화, 인증 권한부여 책임성을 분리








비밀번호는 그냥 확인을 누른다


다음 -> 다음 -> 전부 설치 -> 다음



cisco12345


cmd 접속 net start 하여 설치가 되어있는지 확인한다



Internet
conf t
int fa 0/0
no shut
ip add 1.1.12.2 255.255.255.0
exi
int lo 0
ip add 8.8.8.8 255.255.255.0
exi
username admin priv 15 pass cisco
line vty 0 4
tran in tel
login loca
internet(config)# ip http server
internet(config)# ip http authentication local

GW(config)#int fa 0/0
GW(config-if)#no shu
GW(config-if)#ip add 1.1.12.1 255.255.255.0
GW(config-if)#ip nat outside
GW(config-if)#exi
GW(config)#int fa 0/1
GW(config-if)#no shu
GW(config-if)#ip add 10.1.30.250 255.255.255.0
GW(config-if)#ip nat inside
GW(config-if)#exi
GW(config)#access-list 1 permit 10.1.10.0 0.0.0.255
GW(config)#ip nat inside source list 1 int fa 0/0 overload
GW(config)#router rip
GW(config-router)#ver 2
GW(config-router)#no auto
GW(config-router)#net 10.0.0.0
GW(config-router)#default-information originate
GW(config-router)#exi
GW(config)#ip route 8.8.8.0 255.255.255.0 1.1.12.2



NAD(config)#vl 10,20,30,44,55
NAD(config-vlan)#int vl 10
NAD(config-if)#no shu
NAD(config-if)#ip add 10.1.10.254 255.255.255.0
NAD(config-if)#int vl 20
NAD(config-if)#no shu
NAD(config-if)#ip add 10.1.20.254 255.255.255.0
NAD(config-if)#int vl 30
NAD(config-if)#ip add 10.1.30.250 255.255.255.0
NAD(config-if)#no shu
NAD(config-if)#int vl 44
NAD(config-if)#ip add 10.1.44.254 255.255.255.0
NAD(config-if)#no shu
NAD(config-if)#int vl 55
NAD(config-if)#no shu
NAD(config-if)#ip add 10.1.55.254 255.255.255.0
NAD(config-if)#exi
NAD(config)#int fa 1/0
NAD(config-if)#sw m a
NAD(config-if)#sw a v 30
NAD(config)#int fa 1/3
NAD(config-if)#sw m a
NAD(config-if)#sw a v 20
NAD(config-if)#int fa 1/4
NAD(config-if)#sw m a
NAD(config-if)#sw a v 20
NAD(config)#ip routing
NAD(config)#no ip cef
NAD(config)#router rip
NAD(config-router)#ver 2
NAD(config-router)#no auto
NAD(config-router)#net 10.0.0.0

show vlan-switch br -> 확인



radius



슈퍼계정 생성 완료


표준 설정





추가


rename 설정 후 edit




NAD(config)#aaa new-model
NAD(config)#aaa authentication dot1x default group radius
NAD(config)#aaa authorization network default group radius
NAD(config)#aaa accounting dot1x default start-stop group radius
NAD(config)#aaa accounting system default start-stop group radius.
NAD(config)#radius-server host 10.1.20.251 key cisco123
NAD(config)#dot1x system-auth-control -> 전원 on
NAD#test aaa group radius user1 12345 legacy -> success가 나와야 진행이 된다



NAD(config)#int fa 1/2
NAD(config-if)#sw m a
NAD(config-if)#dot1x port-control autoNAD(config-if)#shutdown
NAD(config-if)#dot1x auth-fail vl 44
NAD(config-if)#dot1x guest-vlan 55
NAD(config-if)#dot1x auth-fail max-attempts 2
NAD(config-if)#dot1x timeout  reauth-period 300





관리도구 -> 서비스


여기서 아까 fa 1/2 을 shudown을 시킨걸 다시 no shudown을 시키면 인증하라는 메세지가 나온다 (오른쪽 하단에 메시지 클릭)


인증을 성공하게되면 vlan10으로 올라간게 보인다


NAD(config-if)#dot1x auth-fail vl 44
NAD(config-if)#dot1x auth-fail max-attempts 2
만약 여기서 비밀번호를 2번이상 틀린시 vlan44으로 이동한걸알수있다



이걸 지울라면
NAD#clear mac-address-table static


지워진걸 볼수있다





누가 들어오고 나갔는지 알수있다



DHCP

NAD(config)#int vl 10
NAD(config-if)#ip helper-address 10.1.20.250




xp -> 껀다 다시 키면 주소가 받아진다

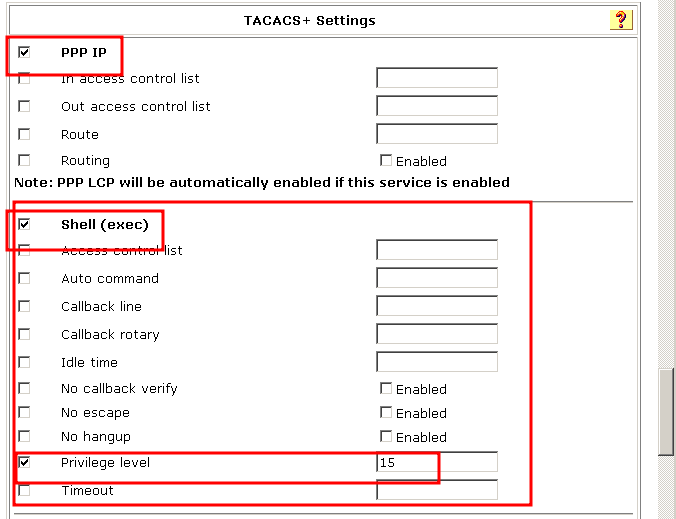

tacacs+







GW# clear ip bgp * <-- AAA 서버에서 허가한 명령어는 실행이 된다.

GW#clear ip route *
Command authorization failed.
GW#
exec에서 실행하는 명령어만 ACS서버에서 관리한다. 즉 configure terminal 등은 안 된다.
GW(config)#aaa new-model
GW(config)#aaa authentication login bbb group tacacs+
GW(config)#aaa authorization exec bbb group tacacs+
GW(config)#aaa authorization commands 15 bbb group tacacs+
GW(config)#aaa authorization network bbb group tacacs+
GW(config)#aaa accounting exec bbb start-stop group tacacs+
GW(config)#aaa accounting commands 15 bbb start-stop group tacacs+
GW(config)# tacacs-server host 10.1.20.251 key cisco123
GW#test aaa group tacacs+ admin 12345 legacy



GW(config)#line vty 0 4
GW(config-line)#login authentication bbb
GW(config-line)#authorization exec bbb
GW(config-line)#authorization command 15 bbb
GW(config-line)#accounting exec bbb
GW(config-line)#accounting command 15 bbb





GW# clear ip bgp * <-- AAA 서버에서 허가한 명령어는 실행이 된다.

GW# clear ip route *
Command authorization failed.
GW#
exec에서 실행하는 명령어만 ACS서버에서 관리한다. 즉 configure terminal 등은 안 된다.
